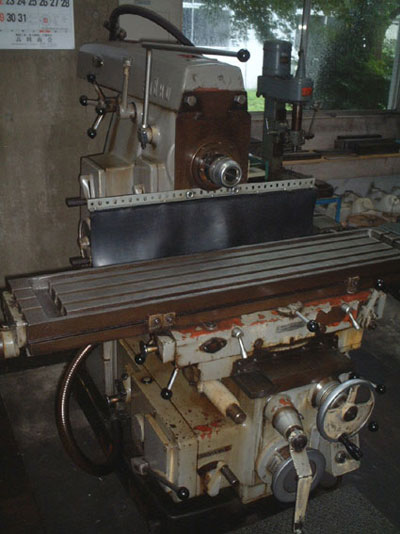

横型フライス盤 UF
仕様 | |||
テーブル | 最大移動量 左右 | mm | 700 |
〃 前後 | mm | 240 | |
〃 上下 | mm | 360 | |
作業面の大きさ | mm | 1300×270 | |
T溝・数×幅×間隔 | mm | 3×16×60 | |
旋回角度 | ±45° | ||
送り速度・毎分・無段 | 50Hz | ||
左右 | mm | 20~1000 | |
前後 | mm | 9~455 | |
上下 | mm | 5.5~272 | |
早送り速度・毎分 | 50Hz | ||
左右×前後×上下 | mm | 2250×1030×615 | |
主軸 | 主軸テーパ 穴寸法 | N.S.T.No.50 | |
回転速度・毎分・12段 | 68, 98, 130, 170, 245, 325, 370, 530, 705, 915, 1320, 1760 |
||
主軸端面からテーブル上面までの最大距離 | 中心より360 | ||
主軸中心線からオーバーアーム下面までの距離 | 155mm | ||
モータープーリ 穴径28 | 50Hz | ピッチ径203 | |
Vベルト | 50Hz | B-63 2本 | |
電動機 | 主電動機 閉鎖防滴型 | 3φ 200V/220V 4P 3.7kw | |
送り用電動機 全閉外扇型 | 3φ 200V/220V 4P 1.5kw | ||
冷却油用電動ポンプ | 3φ 200V/220V 2P 40w | ||
所要面積 | 間口×奥行き(高さ) | 2365×2090(1540) | |
正味重量 | 2300kg |
