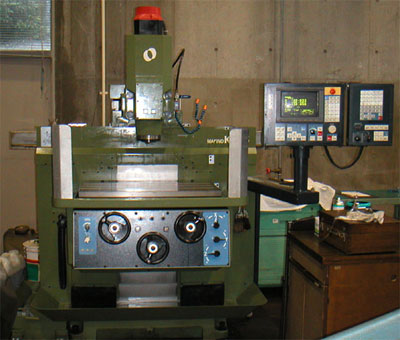

汎用・NCフライス盤 KE-55
 |
||
| 仕様 | ||
| 移動量 | X軸×Y軸×Z軸 | 550×320×350mm |
| テーブル上面から主軸端面までの距離 | 100～450mm | |
| コラム前面から主軸中心までの距離 | 70～390mm | |
| 主軸 | プルスタッド形式 | MAS 403P 40T-1(45°) |
| 主軸回転速度 | 40～4000min-1 | |
| 主軸駆動用モータ | 5.5kW(30分) /3.7kW(連続) | |
| 主軸テーパ穴 | 7/24 テーパNo.40 | |
| テーブル | テーブル作業面の大きさ | 800×375mm |
| テーブル上の許容積載質量 | 200kg(等分布) | |
| T溝の幅×数・間隔 | 14H 8mm ×3本・100mm | |
| 送り | 最小設定単位 | 0.001mm |
| 早送り速度 | X,Y軸4000mm/min Z軸2000mm/min | |
| 自動送り速度 | 0～1200mm/min,25段 | |
| 切削液供給装置 | ノズル本数 | 1本(主軸頭右側面) |
| ポンプ出力 | 180W | |
| タンク容量 | 20L | |
| 所要電源および 容量 |
電源 | AC200V(50Hz 3相) |
| 所要電源量 | 13kVA | |
| 所要 空圧源 |
所要圧力 | 0.5MPa｛5kgf/㎝2｝以上 |
| 必要流量 | 200L/min(大気圧)以上 | |
| 接続口径 | RC1/4(PT1/4メスねじ) | |
| 機械の大きさおよび質量 | 機械の高さ | 2090mm |
| 所要床面の大きさ(奥行×幅) | 2135×1935mm | |
| 機械質量 | 3000kg | |
