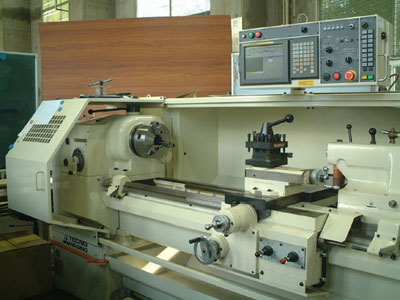

NC旋盤 C5-D
仕様 | |||
能力・容量 | ベット上の振り | mm | φ550 |
〃 (面板から 180mmの間) | mm | φ590 | |
往復台上の振り | mm | φ340 | |
センター間距離 | mm | 1250 | |
床面からの心高 | mm | 1120 | |
主軸 | 主軸端 | A2 No.6 | |
主軸貫通穴径 | mm | φ70 | |
センター | M.T | No.4 | |
回転速度変換数 | 段 | 手動16段 | |
回転速度 | rpm | 19~1500, 23~1800 | |
往復台 | 往復台移動量(Z軸) | mm | 1130 |
縦送り台移動量(X軸) | mm | 340 | |
標準刃物台形式 | 手動四角刃物台(カービック) | ||
バイト取り付け可能本数 | 本 | 4 | |
心押台 | 心押軸のテーパ穴 | M.T | No.4 |
心押軸の移動量 | mm | 150 | |
電動機 | 主軸駆動用 | kw-P | 5.5-4 |
潤滑油ポンプ用 | kw-P | 0.003-6 | |
ベッド(長さ×幅) | mm | 2420×415 | |
機械の高さ | mm | 1730 | |
機械の床面積 | mm | 3520×2400 | |
概重量 | kgr | 2600 | |
全電源容量 | KVA | 11 |
NC装置及び機能 | |
制御装置 | FANUC SERIES 21i-TA |
制御方法 | 輪郭制御 |
制御軸数 | 2軸 |
最少入力単位(X軸は直径指定) | X,Z軸共、0.001mm |
工具補正個数 | 16組 |
早送り速度 | X軸 6000mm/min Z軸 10000mm/min |
毎回転送り | X,Z軸共、0.001~500.000mm/rev |
ねじ切り指令値 | 0.001~500.000mm |
テープ記憶長 | 20m |
電源仕様 | AC200/220V +10% -15% 50/60Hz ±1Hz |
