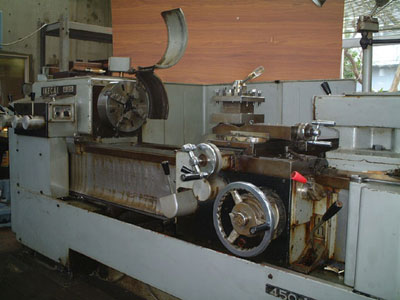

大型旋盤 A-20
 |
||||
| 仕様 | ||||
| ベッド上の振り | mm | 450 | ||
| 往復台上の振り | mm | 240 | ||
| 両心間の最大距離 | mm | 1000 | ||
| ベッドの全長 | mm | 2450 | ||
| 主軸速度の変換数及び範囲 | 13種 | rpm. | 18～2000 | |
| 主軸端の形状 | ASA | A1 | No.6 | |
| 主軸センタの大きさ | MT | No.5 | ||
| 主軸穴径 | mm | 45 | ||
| 送り速度の変換数及び範囲 | 荒・24種 | mm/rev | 0.45～6.4 | |
| 普通・24種 | mm/rev | 0.056～0.8 | ||
| 微細・24種 | mm/rev | 0.019～0.27 | ||
| ネ ジ 切 り 範 囲 |
メートルネジ | 荒・23種 | mm | 2.25～32 |
| 普通・13種 | mm | 0.5～4 | ||
| ウイットネジ | 荒・24種 | 山/25.4mm | 16～1-1/8 | |
| 普通・20種 | 山/25.4mm | 80～16 | ||
| モジュールネジ | 荒・18種 | Md | 0.75～8 | |
| 普通・4種 | Md | 0.25～1 | ||
| 横送台移動量 | mm | 290 | ||
| 刃物送台移動量 | mm | 150 | ||
| バイトの最大寸法 | mm | 25×25 | ||
| 主電動機出力 | kw | 7.5 | ||
| 床よりの心高 | mm | 1000 | ||
| 所要床面積 | mm | 3450×1400 | ||
| 製品重量 | kg | 2300 | ||
