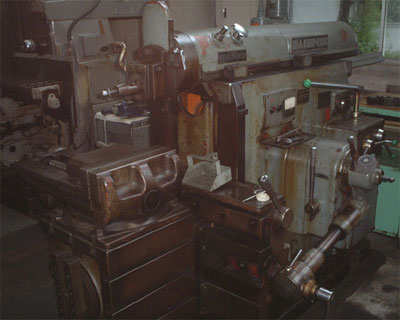

形削盤 DS-24
 |
|||
| 仕様 | |||
| 最大ストローク | mm | 635 | |
| 最大加工巾 | mm | 725 | |
| テーブルとラムの最大距離 | mm | 485 | |
| 刃物台の上下の動き | mm | 205 | |
| ラムの速度変換数及び範囲 | 8種 | ストローク／min | 10～110 |
| 横送り変換数及び範囲 | 10種 | mm/ストローク | 0.3～3.0 |
| 上下送り変換数及び範囲 | 10種 | mm/ストローク | 0.07～0.7 |
| 横早送り | mm/min | 1190 | |
| 上下早送り | mm/min | 290 | |
| ラム底面の地上からの高さ | mm | 1100 | |
| テーブルの大きさ（長×巾×高） | mm | 610×400×450 | |
| テーブルの横送り長さ | mm | 725 | |
| テーブルの上下動き | mm | 355 | |
| 万力の寸法（顎の巾×高×開） | mm | 350×75×400 | |
| 電動機 | kw | 5.5 | |
| 使用バイトの寸法 | mm | 25×45 | |
| 最大切削面積（抗張力60kg/mm2） | mm2 | 9 | |
| 1時間の切屑量（抗張力60kg/mm2） | kg | 30 | |
| 据付面積（長さ×巾×高さ） | mm | 2400×1400×1710 | |
| 正味重量 | kg | 3400 | |
| 荷造重量 | kg | 3900 | |
